COB是什么意思，与SMD对比分析

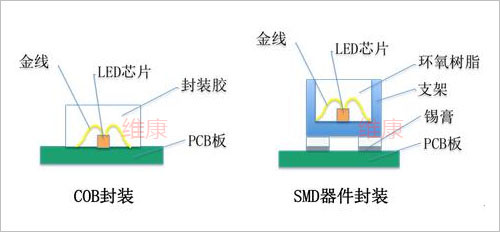

所谓COB(Chip on Board)，就是将晶片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电气连接的半导体封装工艺。维康国际采用透镜模压的技术路线实现晶片的板上封装。

所谓SMD，即表面贴装器件，在大约20年前推出，从无源元件到有源元件和集成电路，最终都变成了表面贴装器件（SMD），并可通过拾放设备进行装配。

COB优点：

1、稳定性

SMD方式采用灯珠支架和环氧树脂，由于膨胀系数不一样，在经过回流焊过程中（240-270摄氏度）极易造成支架和环氧树脂封装壳脱落，出现缝隙，在后期的使用中逐渐的出现死灯现象，导致不良率较高。

COB集成封装无需经过回流焊贴灯，避免了焊机内高温焊接时造成的灯珠支架和环氧树脂间出现缝隙的问题，产品出厂后不易出现死灯现象。表面使用透镜封装，有效保护发光二极管芯片，防护能力增强。

2、散热优良

SMD产品主要通过胶体和四个焊盘散热，散热面积小，热量会集中于芯片，长时间会造成严重的光衰减现象，甚至死灯现象，降低了显示屏的使用寿命和质量。

  COB集成封装产品把芯片封装在PCB板上，直接通过整个PCB板的面积进行散热，热量容易散发，延长了显示屏寿命。

3、抗压防撞性能

SMD高密度显示屏用焊锡把LED灯贴在灯板上，是凸起结构，每颗灯仅有4个很小的焊盘，很容易因为挤压、触碰等原因出现掉灯，死灯现象。

COB集成封装将发光二极管芯片通过固晶封装在PCB板上，表面使用透镜封装，光滑平整，更耐撞耐磨。

4、防潮防尘防静电性能

SMD产品显示屏的灯脚焊盘裸露，遇水或受潮时容易出现灯脚焊盘之间短路；使用的面罩凹凸不平，沾上灰尘时很难清理干净；采用的金属支架容易被氧化；裸露的灯脚焊盘，很容易受到静电的影响，出现死灯现象。防水、防潮、防尘、防静电、防氧化存在欠缺。

COB集成封装显示屏采用面板封装技术，没有灯脚裸露问题，具有防潮、防尘、防静电等功能。

5、视角宽广

SMD方式显示屏由于灯杯封装较高、贴片过程中精度的误差、面罩不平整等原因，造成可视角度降低。

COB小间距显示屏集成封装无需面罩防护，左右可视角度增大到160度。

SMD分立器件受支架的遮挡，视角仅有140°

6、面光源缓解颗粒感

SMD产品的发光出口小，近距离观看颗粒感强，LED的出光由于具有非常强的指向性，因此，当点光源应用时，具有非常刺眼的眩光。

COB集成封装形成面光源，出光柔和，有效缓解颗粒感，减少了屏幕长时间观看时产生的眩目和刺痛感。

7、抗摩尔纹处理

SMD采用颗粒封装形式，黑色填充区域小，易造成摩尔纹现象(拍摄时的水波纹)。

维康国际COB采用平面封装，表面进行了独家的激光处理，有效减轻摩尔纹的产生。

8、抗噪点透镜技术

SMD：因挑选的芯片波长段跨度大，每个像素点的芯片都有微小的杂色噪点现象。

COB：挑选极小波长差异的芯片，并采用独特的光学透镜技术，使像素点之间的亮度、色彩差异变得肉眼无法察觉，完全无画面噪点，颜色更饱和、纯正。
