LED拼接屏安装图解及安装教程

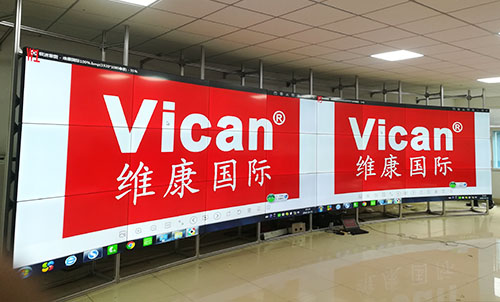

LED拼接屏安装图解及安装教程，LED拼接屏也被称之为液晶拼接屏，是一种采用LED背光源发光的可拼接的大屏幕，主要被应用于监控指挥中心、会议及展览展示中心等，属于一种高清大屏显示系统，具有高分辨率、高亮度与对比度等显示优势，所以它呈现出来的图像非常清晰，用户的观看体验感也比较好，而在安装中，根据不同的现场环境也有多种安装方式，以下就是主流的几种LED拼接屏的安装广度及详细的步骤。

一、安装方式

1、墙体非承重墙时

如果安装房间的背景墙不是承重墙，比如一些泡沫砖的墙面，这时它不能承受太大的重量，所以LED拼接屏就不能挂在墙上，只能使用其它的方式安装，目前主要用到的有两种，一种是机柜式，另一种是支架式。

机柜式就是单独制作一个钣金机柜，上面有不同数量的横梁与竖梁，主要用来固定LED拼接屏，同时在下面有一个底座，纵深大约50公分，根据LED拼接屏的尺寸及拼缝大小设计好后，就可以把LED拼接屏挂在上面，形成一面假墙，直接反它靠近背景墙立在那里即可。不过这里需要注意一点，就是它种安装方式必须预留50公分左右的维护空间，方便技术人员从后面进入检修，所以对于空间还是有一定要求的。

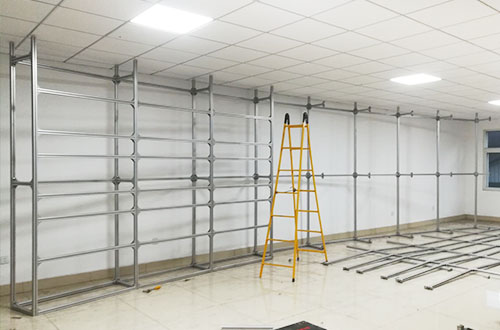

另外还有一种支架式的安装方式，因为机柜需要定制，需要提前设计，如果是时间紧急的项目则用支架安装的比较多，其中支架也分为单层和双层。单层基本上都是贴墙焊接，用的都是方铁管，上面接天花板，下面接地，在安装后相当于把LED拼接屏的力量转移到方管上。其次是双层支架，通常用在LED拼接屏数量较多时，在墙面的前面利用铝型材组装两层支架固定在地面上，通过挂钩把LED拼接屏固定在上面，不过这种安装方式通常要搭配包边装修，在一些指挥中心用的比较多。

2、墙面可承重时

如果安装LED拼接屏的墙面是水泥或者砖墙，那么可以直接打膨胀螺丝进行固定，利用壁挂支架安装LED拼接屏，直接把屏幕挂在上面，安装更加简单，而且也不占有空间。但是这种安装有一定的限制，那就是LED拼接屏的数量不宜过多，最好控制在9块屏以下，数量太多则重量太大，有一定的风险。

二、安装顺序

一般情况下，在LED拼接屏安装之前，都会根据现场的情况设计好安装方式及尺寸效果图，根据图纸再按照顺序安装。

首选，组装安装方式，不管是机柜还是支架都要按照客户的指定位置首选安装，调整好角度，使其保持水平位置。

第二步，挂屏，把所有的LED拼接屏按照从下到上的顺序排列在上面，并保持一定的距离，不要让其相互挤压。

第三步，调整拼缝，即不能相互挤压，也要尽量把拼缝调节到最小，保证整体拼接显示效果。

第四步，连接信号，包括电源线、信号线等，使LED拼接屏与电脑或者监控设备连接，形成一个闭环。

第五步，调试，按照用户需求保证所有的图像可以上屏显示，并且调整合适的位置与大小。
