监控拼接屏显示系统方案

监控拼接屏显示系统指的是一个前端监控传输到后端实时显示的一个过程，多用于安全管理指挥中，比如银行、学校、交警、公安、企业等单位中，一个可视化的监控显示平台承担着区域内的安全管理等重大任务，由于LCD拼接屏的高性价比因素，使得大部分的监控显示场合都开始使用拼接屏作为最终的显示屏幕，包括过去使用DLP的用户在更新改造时也会换成一些超窄边的拼接屏，比如0.88拼缝的产品，其拼缝已经无限接近于DLP的拼缝，整个屏幕的拼接效果有了大幅度的改善。一个完整的监控拼接屏显示系统包括三大模块，一是前端的监控，二是传输与控制平台，三是拼接屏幕。

而针对不同的应用与实际情况，往往都需要单独设计解决方案，特别是关系到监控的数量多少、传输距离的远近等，不同的监控数量决定了拼接屏的数量，前端监控与后端控制中心的距离也决定的传输的方式不同。

一、前端监控端

前端的监控摄像机主要用于拍摄画面，在数字化发展的今天网络摄像机已经趋向于普及，普遍像素都达到了200万以上，根据摄像机的种类，分为枪机、球机等，比如交通路口中用于拍摄违章的都是枪机，而用于抓拍违章停车等都是用的球机，所以不同的应用功能所需要的监控摄像机的种类也不同。

目前，行业内主流的监控摄像机品牌有海康威视、大华等，监控的种类也越来越多，需要注意的是如果是一些化工厂等场合用还需要添加防爆装置。（怎么把电脑监控投到大屏幕上）

二、传输与解码控制系统

把监控所拍摄的画面传输到后端通常有两种方式，一种是网线传输，一种是光纤传输，选择哪种传输方式主要取决于传输距离的远近，如果是100米以内，通过网线传输即可，如果是一些几公里，甚至是几十公里以外的传输，那么就要用到光纤及收发设备。

另外，根据监控摄像机的码流还要汇集到不同大小的交换机内，如果监控数量较多，还需要集中到核心交换机进行汇集，同时接入硬盘录像机进行存储，解码器进行解码上屏，而解码器的功能主要是控制监控的显示方式，比如画面分割等，它支持最大64路分割，如果监控的数量较多，拼接屏较少，那么分割显示就是经常用到的，比如100个监控点，只安装了12块拼接屏，那么如果想要全部同时显示的话，就需要单屏分割至少9个画面，这时所有的监控图像才有可能同时显示出来。

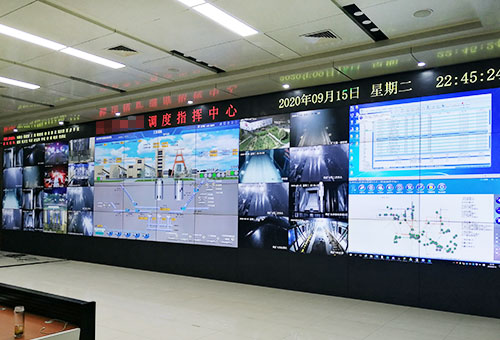

三、显示大屏

拼接屏是最终的图像呈现方式，由于它本身的技术优势，使得它成为了监控显示场合的主要显示屏幕，目前，拼接屏的尺寸主要有46寸、55寸等尺寸，通过多屏拼接形成一个大屏幕，可以实现大屏化显示功能，它的优势表现为以下几点：

1、工业级面板，支持24小时连续开机运行，稳定性极佳，后期售后概率低；

2、采用LCD显示技术，屏幕高清，画面质感好；

3、亮度高，无反光；

4、色彩丰富，对比度高；

目前，拼接屏的核心主要是面板，现在主要的面板供应商包括三星、LG、京东方、群创等几种，由于液晶面板技术的限制，在屏幕的四周都会有一个几毫米的边框，目前主流的有3.5mm、1.8mm、1.7mm、0.88mm等，拼缝越小，拼接后的显示效果越好。

选择拼接屏的数量主要根据监控的数量、安装环境的大小来计算，如果监控数量较多，如果拼接屏太少，则分割的画面太多，画面就会很小，导致看不清楚，所以在一些监控数量比较多的场合，拼接屏的数量也会相应增加。

一个完整的监控拼接屏系统主要包括以上三个组成部分，当然每个应用场合的安装方式也会有所区别，因为涉及到安装环境、传输距离、监控数量等各种因素的不同，所以我们需要提前设计相应的解决方案，让整个项目进行的更加顺利。
