监控大屏幕怎么分屏，监控视频如何分屏显示

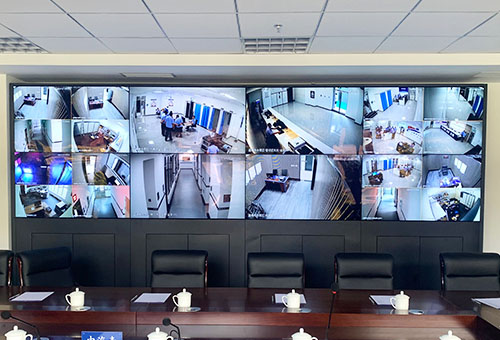

监控大屏幕怎么分屏，监控视频如何分屏显示，在一些监控室，由于监控画面较多，可能会达到几十路上百路视频需要同时上大屏显示，这时我们又不可能安装那么多的拼接屏幕，所以就会用到分屏显示，比如在某一块大屏上显示十几个监控画面，甚至是三十几个，保证所有的监控点都可以同时显示出来，方便管理人员观看，那么如何让监控大屏幕分屏显示呢？

这里就要用到一个设备叫解码器，通过它来实现监控视频的分配与显示，当然不同的厂家解码器的功能也不同，它还需要配合软件同步使用。

举例说明，假如我们前端有一百个监控摄像头需要传输到后端的监控室，并让所有的视频画面同时显示出来，这时我们要先设计一个详细的方案再来决定硬件的选择。

比如先根据观看距离的远近、安装位置的大小、整体项目预算来计算出使用多少块监控大屏幕，比如观看距离只有3米左右，这时分屏显示时图像就不能太小，太小会导致看不清楚，我们用比较常用的9分屏的方式来设计，大概需要12块监控大屏幕，采用三行四列分布，再根据预算决定用哪种尺寸、哪种拼缝规格。根据监控大屏幕的数量可以确定用一台12路的解码器就可以满足要求，具体连接方式如上图所示。

前端的监控视频通过网络或者光纤传输到后端控制室后，通过硬盘录像机进行存储，并把另一端连接到解码器，解码器的输出连接到监控大屏幕的输入端，这样就形成了一个基本的监控显示系统。我们通过控制电脑安装解码器的软件，可以控制监控大屏幕上的显示方式，比如让哪一路监控视频在哪一块屏幕上显示，哪几路监控视频在哪一块屏上显示等，并且解码器还支持多种分屏方式，比如4分屏、9分屏、16屏、32分屏、64分屏等。

虽然解码器最大支持64路画面分屏显示，但是用的比较少，因为这样画面太小了基本上看不清上面显示的什么，用的比较多的就是4、9、16三种分屏样式。

当然在有些情况下，我们还希望某些监控视频可以跨屏显示，甚至是画中画叠加显示，这时解码器就无法实现，需要另外增加外置图像处理设备，这在一些指挥中心显示系统经常会用到。
