拼接屏和硬盘录像机的连接方案

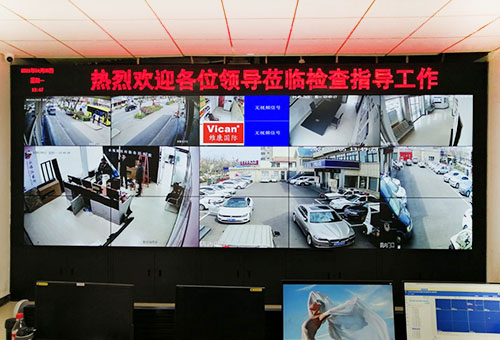

在监控拼接屏显示系统中，硬盘录像机是一个非常重要的组成部分，它主要负责存储视频监控图像，在调取录像时可以随时调取显示在拼接屏上，起到一个暂存的作用，一般情况下，硬盘录像机会根据监控摄像机的数量、码流选择相应的硬盘大小，因为像一个正常的200万像素的监控摄像机在连续开机的情况下一天可能需要5GB左右的空间，那么多个监控集合到一起时所需要的空间都是非常大的，同时硬盘录像机具有周期性替换的功能，一般会暂存半个月左右的时间，据此安装相应空间的硬盘，保证图像的存储。那么拼接屏应该如何与硬盘录像机连接呢。

其实，我们可以先从整个监控拼接屏显示系统来看，因为拼接屏和硬盘录像机只是其中的两个部分，结合整个系统来看可能会更好。

一般情况下，如果是监控显示系统，硬件的组成部分从前到后依次为各种监控摄像机、交换机、解码器、硬盘录像机、拼接屏，连接方式如上图所示。

我们可以把整个系统分为三个部分，分别是前端、后端、控制端。

前端指的就是监控摄像机部分，现在主流的监控摄像机有枪机、球机等，基本上都普及了网络高清的，像素大多在200万像素以上，一般情况下，监控都是通过网线传输，同时需要连接电源，不过现在也有POE摄像机，实现一体式传输与供电的。如果传输距离较远，超过了100米，这时就需要把多个监控摄像的网线共同连接到一个交换机上，实现信号的汇集。同时把交换机通过网线分别连接硬盘录像机和解码器，连接硬盘录像机是把图像先存储起来，同时连接解码器是直接解码实时拍摄的图像，并且解码器再通过高清线传输到拼接屏上面，实现信号的实时显示。

所以说硬盘录像机与拼接屏之间并不是直接连接的，硬盘录像机连接的是交换机，拼接屏连接的是拼接屏，后期想要调取监控图像也要通过解码器的控制后台调取，与拼接屏并无关系。拼接屏的作用只是显示，至于显示什么内容完全取决于控制电脑与解码软件。

当然，如果前端的监控数量有几百路，这时整个监控显示系统会更为复杂，比如有些广域网络，还需要汇集多个地区的监控图像传输到同一控制室显示，比如一些交警指挥中心，可能需要连接整个城市各个角落的监控，这时还需要用到分布式管理平台，通过节能控制整体的传输与显示方式，让整个图像的汇聚更加简单，图像显示更加流畅。

总之，随着安防监控显示系统的普及，各种执法与管理场合都在借助监控实现更加有效的安全管理，这时拼接屏凭借着高性价比优势逐渐成为了显示监控的主要设备。如果想要打造这一显示平台我们建议从全局考虑，根据监控的数量，传输的距离，对显示效果的要求等几个方面出发，配置好相应的硬件后再进行详细的方案设计。
