分布式拼接系统如何与屏连接，分布式显示屏接入方案

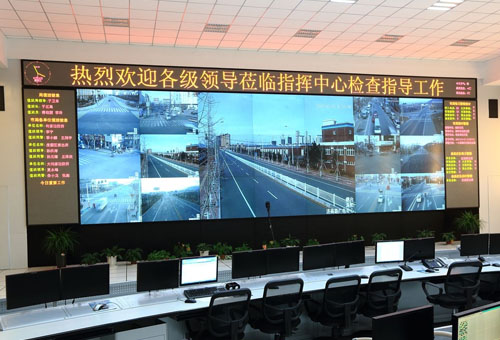

在一些指挥调度监控中心，分布式拼接系统需要与屏连接实现一个综合的大屏显示系统，让显示屏上可以接入前端的视频监控与各种信号，实现即时显示的功能，辅助工作人员完成远程指挥的功能。其中整个分布式拼接系统是由两大部分组成，一个是前端的信号源及输入节能控制系统，二是后端的监控室，包括信号的集中处理与显示屏两大部分。一般情况下，需要根据不同的应用与实际情况进行方案的设计，包括硬件的配置与调试等，都需要详细地规划。

其实，分布式拼接系统是最近几年才被应用于指挥调度显示系统的一种处理方式，原来用的比较多的是集中式拼接系统，但是这种集中式的系统一旦中央处理器出现问题，会严重影响使用，同时它也只能用于一组屏显示，功能性较差。而一些指挥中心内，除了主屏以外，通常还会有一些副屏，如果想分开显示或者同时调取信号，集中式是无法实现的，所以分布式拼接系统被推出，并且功能更加强大，现在用的也越来越多。

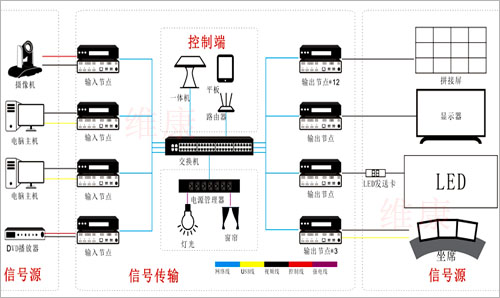

上图是一个分布式拼接系统与屏的连接示意图，我们可以看到在前端有摄像机、电脑等各种信号源，每一个信号源都对应一个输入节点，这个节点我们可以把它想象成一个处理器，通过分别发送信号到后端的交换机进行信号的处理，并接入输出节点，每一个输出节点对应一组或者一个大屏，实现信号的分配显示。

整个信号从输入到输出基本上都是由网线或者高清线连接完成，当然在传输距离较远时要用到光纤传输，一般情况下指挥调度中心的前端信号源多是监控信号与电脑，比如一些公安交警领域，在城市的各个重要场合都会布局不同数量的监控，通过远程传输让用户可以在监控室就可以进行远程管理，一般情况下监控摄像机有球机、枪机等，每个摄像机都会根据码流的大小接入相应的交换机，再通过光纤传输到后端的监控中心。

在信号到达监控中心后，会把所有的信号集中起来在核心交换机中进行汇集，并且还会接入硬盘录像机存储，从交换机中通过网线接到不同的输出节点中，这样就把信号进行了分配，输出节点接到哪个显示屏上，就在哪个显示屏上显示图像。这时就避免了一台处理器出问题，所有图像都不显示的缺陷，因为一个指挥中心内有多个输出节点，一台出了问题不会影响其它的图像显示。

同时，所有的设备都可以放在一个中央机房内，无论是哪个显示屏想要显示哪个内容，都可以直接调取图像，同时调取图像也可以，不再是单一的把所有的设备都安装在监控中心内，这样对于整个的安装与调取图像都更加简单快捷。

其实，分布式拼接系统与屏进行连接时都是通过网线实现的，我们只需要一个相应的软件及账号就可以让每个坐席显示不同的图像，功能十分强大，这也是当前网络化管理平台的一种新型技术。
