监控拼接屏工作原理解读

监控拼接屏的工作原理是什么，拼接屏在显示视频监控时是如何工作的，在一些监控室或者指挥调度中心显示系统，用来显示监控的大屏基本上都是使用液晶拼接屏，它需要与监控摄像机、硬盘录像机、交换机、电脑等一系列的产品相连接实现整个系统的正常运行，可能许多用户还不明白监控图像是如何上拼接屏显示的，不明白它的工作原理是什么，接下来我们先说明整个监控拼接屏显示系统的组成结构以及它们各自的运行原理。

一、监控显示系统的组成部分

一个基本的监控显示系统有三个核心，分别是拼接屏、监控摄像机、解码平台，其次还包括一些配件，如电脑、交换机、传输线等。通过这些硬件的组合与软件的控制实现远程监控画面的传输并实现各种各样的显示功能，同时根据不同的需求通常还会有其它一些硬件，比如手机控制、编码设备等。

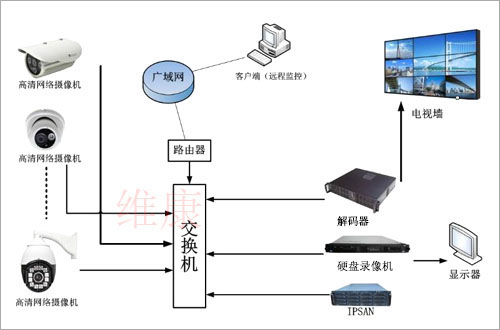

整个系统大部分都是采用远程传输的形式，由前端的监控摄像机负责拍摄画面，并通过光纤或者网络传输，把视频图像汇聚到交换机中，再通过光纤收发设备把视频传输到后端的核心交换机中，并分别连接硬盘录像机进行画面的存储，同时一端连接到解码器中，实现实时地图像的解码与投屏功能，解码器再通过HDMI高清线连接到拼接屏上，这样一个监控拼接屏显示系统的基础连接方式就完成了。

这是一个普通的监控显示方案，由于不同中的场合以及不同的监控数量都会影响各个硬件的数量以及连接方式，所以每一个监控拼接屏显示系统都要单独设计方案，比如监控的数量越多，那么相应地也会增加拼接屏的数量，而且传输距离不同所使用的传输方式也不同，有的可以用网络传输有的只能用光纤。

二、监控拼接屏的工作原理

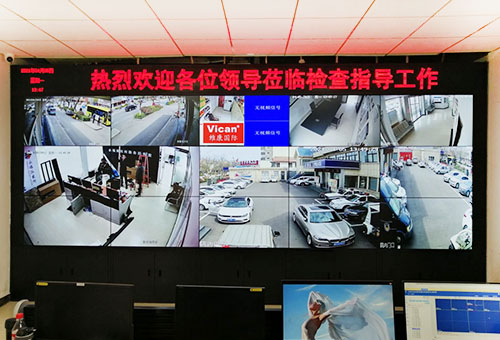

其实，整个监控显示系统就是一个整体，每个产品都是负责它主要的工作，比如拼接屏，它就是负责显示图像，我们可以把它理解为一个通过拼接形成的大显示器，前端输入什么信号它就负责显示什么，使用它来显示监控是因为拼接屏的分辨率高，与主流的监控摄像机的像素是匹配的，所以它可以清晰地显示出来原有的视频监控的像素，同时拼接屏的面板是工业级的，支持24小时连续运行显示，而这一点正是大部分监控室所要求的。

而监控图像的显示位置、大小以及分割数量等都是由解码平台所实现的，在监控摄像机与拼接屏之间会有一个“大脑”，它就是解码器，它把前端输入的监控图像进行处理，并通过在控制电脑上安装相应的软件，在后台控制视频图像的显示方式，比如让某一个图像显示在某一个拼接屏上，或者一个屏幕分割多个监控画面以及跨屏显示等都是解码器的功能实现的。

而整个监控拼接屏显示系统的信号源部分都是通过监控摄像机所拍摄并传输的，根据功能的不同现在主要有球机、枪机等，像素也越来越高，并都转变成了数字摄像机，根据监控的码流选择相应的交换机，并且根据传输距离选择合理的传输方式，把监控图像输送到后端的控制室并通过录像机存储起来，并接入解码器上拼接屏显示。

监控拼接屏的工作原理就是通过一环扣一环的设备实现的，也没有绝对的一种模式，通常都是需要与现场的需求相匹配进行单独设计方案。
