监控大屏幕显示远程视频监控设计方案

一些远距离的视频监控画面要想在监控大屏幕上显示出来通常都是配合光纤传输、网络等一系列的设备实现，特别是那种多地的监控需要集中在一个地方的大屏幕上显示出来时，不仅要涉及到选择哪种监控大屏幕产品，而且还要考虑到监控的数量以及传输的方式等，这就需要一个集成化的显示方案。所以整个监控显示系统也分为两大部分，一是监控部分，二是显示部分，监控部分包括监控摄像机、交换机以及传输等，而显示部分主要是用哪种大屏幕显示，目前也有三种选择，用的比较多的是液晶拼接屏、DLP和LED屏。

首先，我们要先确定的是监控的数量，也就是前端总共有多少个监控摄像机，它们的像素分别是多少，监控摄像机的数量会直接影响它的总码流与交换机的大小、监控大屏幕的数量等，特别是在整个传输的设计中，一定要考虑进去，由于现在的摄像机已经普及了数字化，已经由H.264向H.265转变，像素也越来越高，所以如果把多个监控点汇集在一起就成为了一个重要的技术形式。再者还要考虑到传输，如果是远程几公里甚至是几十公里，像这种传输的话就会用到光纤设备传输，因为网线的传输距离有限，一定要配合光纤网络来传输图像，外加光纤收发设备。

上图就是一个基本的监控传输与显示系统示意图，前端的监控摄像机通过光纤把图像传输到后端，通过硬盘录像机进行存储图像，并通过解码器上大屏幕显示出来，配合软件实现各种的显示方式，比如分割图像、全屏显示等。

解决了前端的视频拍摄及传输，整个监控显示系统最重要的就是后端的显示部分了，这里常用的监控大屏幕有三种，其中液晶拼接屏用的比较多，其次是DLP和LED。

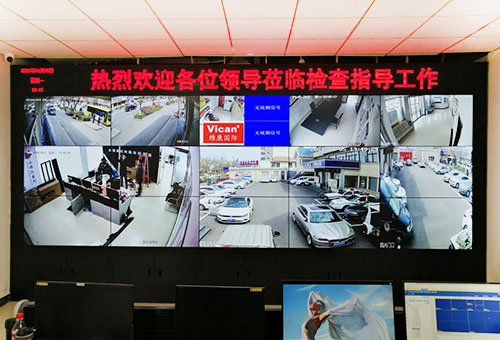

液晶拼接屏是一种采用工业液晶面板组成的液晶显示屏，它的特点是稳定耐用，很少有售后的问题，而且屏幕高清，可以清晰地展示出监控所拍摄的画面的像素，另外它的功能也很强大，可以实现分割、拼接、叠加等功能，过去由于液晶拼接屏的拼缝较宽，所以它主要被应用在中小型的监控显示中，而现在随着超窄边液晶拼接屏还有0mm无缝拼接屏的推出，这一状况已经得到改变，液晶拼接屏已经成为了主要的一种视频监控显示产品。

除了显示效果与功能强大以外，液晶拼接屏的亮度、色彩对比度等在观看时都有一定的优势。

其次是DLP拼接屏，这是一种采用类似于投影显示的技术，只不过在它的前面增加了一层幕，用来反射图像，它的发光技术与液晶完全不同，所以它的显示特点也不一样，图像更加细腻，而且基本上没有边框的影响，只不过由于它的单价较高，所以没有大面积地被使用，只有在一些非常在意拼缝问题的高端监控大屏幕显示场合才会用到DLP。

第三种监控大屏幕是LED屏，虽然LED显示屏主要是被应用在展览展示场合，但是由于它拼接后是完全无拼缝的状态，所以许多在意拼缝的场合也会想使用LED，但是LED并不是特别适合显示监控图像，因为它在连续开机使用时会出现大范围的死灯，导致售后增加，再者它的多画布显示功能也一般，如果监控数量较多时我们不建议使用LED。

一般情况下，打造一个远程监控大屏幕显示系统都要考虑到所有的方面，包括前端的监控数量，后端的大屏幕的数量与技术，因为这都要考虑实际情况来决定，所以并没有一个固定的解决方案，都需要根据现场环境及用户需求来设计。
