拼接屏如何设置信号输入，如何切换信号源
拼接屏如何设置信号输入， 拼接屏如何切换信号源，我们都知道，一个完整的拼接屏显示系统由三大部分组成，输入信号源是前端部分，主要负责显示的内容，中间是控制系统，负责信号的切换与显示功能，后端是拼接屏，主要负责显示。然而信号的种类也有多种，其中以视频监控信号和电脑信号为主，有的还会显示手机、平板的信号，有的场合还有多种信号源同时输入，这时就涉及到一个设置信号输入的方法，并且在有多路信号源的同时，还要进行信号的切换显示，让更多的画面同时显示在拼接屏，这就需要控制系统及相关软件的配合实现，当然也离不开技术人员的调试。

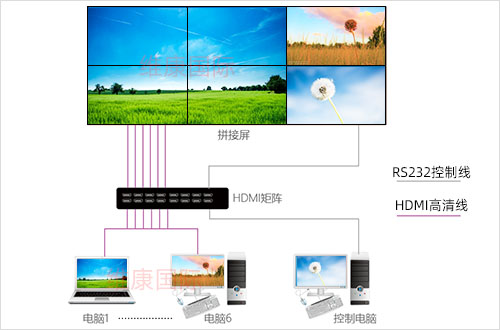

首先我们先了解一下一个普通的拼接屏显示系统是如何连接的，下图是一个会议室有多台电脑需要接入拼接屏，分别是通过HDMI高清线与RS232控制线连接电脑、控制设备与拼接屏。
我们可以看到拼接屏前端的信号源可以是多台电脑，其中有一台设置为控制电脑，它负责整个显示系统的信号源控制与分配，而设置与切换信号的着急设备是中控设备，这里使用的是一台HDMI矩阵，因为前端是多台电脑输入，所以不能再使用分配器，可以根据输入电脑的数量确定HDMI矩阵的输入接口，根据拼接屏的数量确定输出接口的数量，分别通过HMDI高清线与电脑和拼接屏相连接。而决定信号输入与切换不同电脑信号源上的图像显示的主要控制设备就是这台矩阵，它有一个软件要安装在控制电脑上，通过矩阵可以实现让某一台电脑的图像显示在哪块拼接屏，或者哪几块拼接屏上，这样多台电脑的图像就可以同时显示出来，可以实现全屏、多屏、跨屏拼接等显示功能。

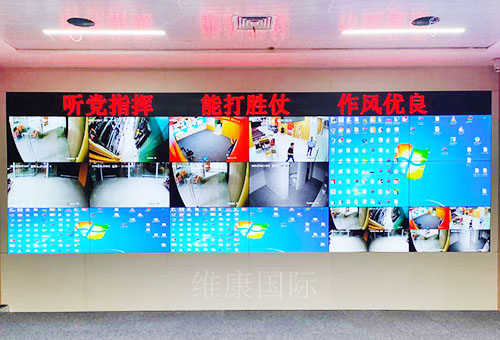

还有一种情况是前端的信号源是视频监控信号，这时就要使用解码器来控制信号的输入，因为矩阵不具有解码功能。整个信号的输入与显示要相对复杂一些，不过总体连接方式一样，解码器同样是置于信号源与拼接屏之间，只不过前端的连接设备不再是电脑，而是换成了交换机和硬盘录像机，连接线是通过网线连接。解码器的功能相比矩阵更加强大，它具有矩阵的所有功能，可以连接监控信号也可以输入电脑信号，并且可以切换信号源显示，此外它还可以让多个监控图像同时显示在一块拼接屏上面，实现画面的分割显示，比如一块拼接屏内可以实现1、4、9、16、32路监控画面显示。
所以说，拼接屏设置信号的输入与信号源的切换主要是通过控制系统解决的，其中矩阵、解码器分别适用于有多台电脑输入与监控信号输入的场合，另外还有分配器、外置拼接处理器等设备，其中分配器只适用于只有一台电脑输入时，而外置拼接处理器的功能更加强大，主要是它支持开窗漫游等显示效果。
