液晶大屏系统的组成部分，LCD液晶大屏由哪几个部分组成
现如今LCD液晶大屏已经成为了室内大屏幕常用的一种设计方案，而整个液晶大屏系统的组成部分除了大屏以外，还包括其它一些设备，像信号源、控制系统等，从而组成一个高清大屏显示系统。
根据目前的应用来看，LCD液晶大屏的组成基本上有三个主要的部分，分别是LCD大屏、中控设备（根据用途与功能常用的有四种）、信号源（通常是监控信号和电脑信号）。另外，还会根据具体的需求单独增加一些设备，比如用在监控显示系统中时，还会增加硬盘录像机、交换机等设备，如果需要用到无线投屏则还要用到专门的投屏设备。
一、LCD液晶大屏

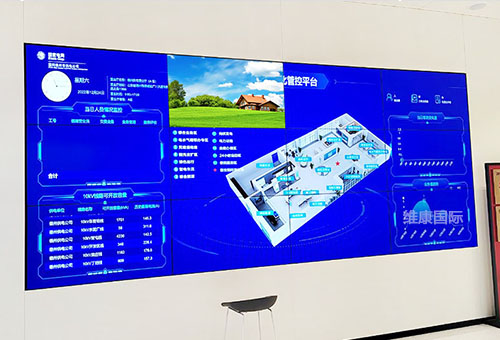

LCD液晶大屏是整个大屏系统的核心部分，它主要负责画面的输出显示等，它的单屏尺寸在46寸~65寸之间，通过多块屏幕拼接起来形成一个大屏幕，只不过受制于液晶屏幕的组成，它在拼接处会存在一个几毫米的边框，只不过边框有大有小。
我们可以把LCD液晶大屏理解为一个放大拼接的显示器，它只是负责显示，前端输入什么信号它就显示什么内容。它的特点是可任意拼接大小，同时图像显示清晰，可以达到4K高清显示的效果，同时亮度适中，适合长时间观看。另外LCD液晶大屏的屏幕采用的是工业级的液晶屏组成，所以可以实现24小时连续开机的需求。
二、中控设备
由于LCD液晶大屏只是用于显示，所以要想实现各种显示功能，还要通过中控设备来实现，一般中控设备都处于大屏和信号源的中间，通常使用HDMI高清线相连接，主要用于控制整个LCD液晶大屏系统的显示功能，比如显示几个图像，解码视频显示时单屏分割等。目前常用的中控设备有四种，分别是分配器、矩阵、解码器和图像处理器。
分配器以HDMI接口为主，通常是一路输入，多路输出，像1进4出、1进16出等，所谓1进就是指前端连接一台电脑，16出就是指可以同时与16台液晶大屏相连接，从而把一台电脑上的图像放大至16块LCD液晶大屏上显示出来。
矩阵同样是用来连接电脑的中控设备，只不过它的输入接口有多个，所以可以同时接入多台电脑，分别输出到各处LCD液晶大屏上显示，常用的有4进8出矩阵、8进32出等，矩阵主要用在前端有多台电脑输入的LCD液晶大屏系统中。

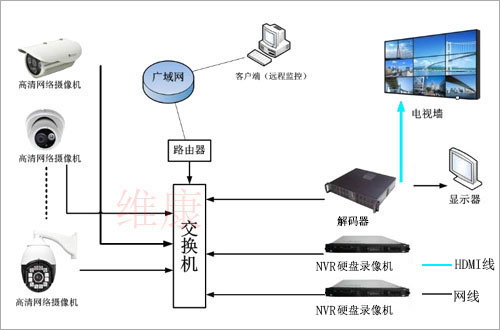

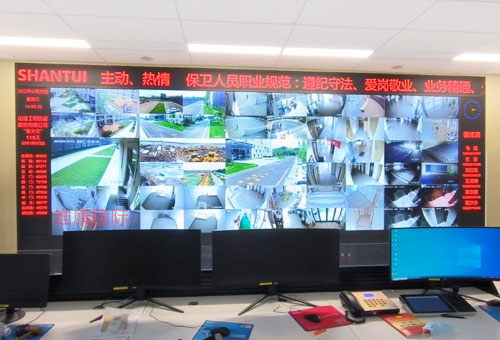

解码器也叫解码矩阵，是一种兼备矩阵功能，同时又可以解码监控图像的设备，它通常与交换机相连接，可以实时的把前端的监控图像解码，并输出到LCD液晶大屏上，实现画面的分割显示等功能，它最多可以实现单块屏内分割64路画面，所以主要用在监控室等LCD液晶大屏系统中。
图像处理器则是一些综合控制设备，它主要是可以实现电脑、监控画面的集中管理与控制，可以实现画面的漫游、叠加、画中画等功能，主要用在指挥中心显示系统中。
三、信号源
LCD液晶大屏系统的输入端就是信号源，它主要负责画面的输入，通常以监控信号、电脑信号为主，输出设备就是实时的监控画面或者硬盘录像机、电脑。信号源的种类不同决定的是中控设备的选择，如果只有电脑信号时只需要用分配器或者矩阵即可，而如果是显示监控信号，那么中控设备就要配解码器。
一个完整的LCD液晶大屏系统的组成主要就是以上三大部分组成，通常我们是根据信号源的种类与数量选择中控设备，同时根据预算与安装位置的尺寸选择用多少寸或者多少块LCD液晶大屏，从而组成一个综合性的LCD液晶大屏系统。
