LED显示屏需要那些设备组成，LED常用的组成配件

要构建一个完整且能正常运行的 LED 显示屏，需要多种设备协同工作，它们各自承担着关键作用，共同确保显示屏呈现出高质量的视觉效果。那么LED显示屏需要那些设备组成呢？

LED显示屏设备组成主要分成3个部分，分别是显示部件、控制中心以及其他供电辅助设备。

一、显示部件

LED 显示屏的核心自然是其显示部件，这主要包括像素和显示模组。像素作为显示屏的最小成像单元，俗称“点”或“像素点”。在室内屏中，常采用模组模块，对于大型全彩屏，还会将若干个模组搭配机箱、风扇、电源等组成 “箱体”。这些显示部件的质量和性能直接决定了显示屏的清晰度、色彩还原度以及可视角度等关键指标。

二、控制系统设备

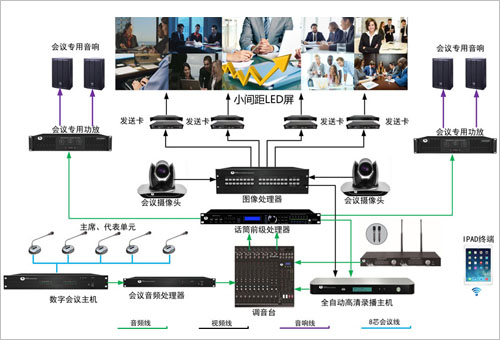

控制系统是 LED 显示屏的“大脑”，它确保显示屏准确无误地呈现所需内容。对于异步屏，一般由条屏卡来承担控制功能，通过串口线与计算机连接，在完成显示文字等内容的更改后，可脱离计算机独立工作。而同步屏的系统更为复杂，需要计算机、DVI 显卡、数据发送卡、同步数据接收卡协同工作。计算机负责生成和编辑显示内容，DVI 显卡将计算机信号转换为适合传输的格式，数据发送卡把信号发送出去，同步数据接收卡接收并处理信号，再通过 HUB 板和网线将信号传输至 LED 显示屏，从而使显示屏与计算机上的图像文字实时同步显示。此外，扫描控制板在控制系统中也起着关键作用，它负责数据缓冲，并产生各种扫描信号及占空比灰度控制信号，以保证显示屏稳定、清晰地显示图像。

三、供电及其他辅助设备

稳定的电源供应是 LED 显示屏正常运行的基础，开关电源负责将 220V 交流电转换为适合显示屏内各种电路使用的直流电。在大型显示屏或对供电稳定性要求较高的场景中，还可能配备不间断电源（UPS），以防止突然停电对显示屏造成损害或影响显示效果。框架结构用于支撑和固定显示屏的各个部件，在屏幕较小时，通常在工厂组装成整屏；屏幕较大时，则按单元板发货，现场进行拼接组装。此外，为了实现更多功能，LED 显示屏还可能=连接音频设备（功放、音箱等）来实现声像同步，通过通讯系统和计算机网络实现远程控制等。

综上所述，LED 显示屏的设备组成涵盖了显示、控制、供电及辅助等多个方面的设备，它们相互配合，缺一不可。只有深入了解这些设备组成及其工作原理，才能根据不同的应用场景和需求，构建出性能优良、稳定可靠的 LED 显示屏系统，充分发挥其在信息传播与展示方面的强大功能。
