LED屏封装工艺有几种，LED行业主流的封装技术有哪些

在LED屏技术中，封装是非常重要的一环工艺，采用不同封装技术组成的LED屏其显示效果也有很大区别，那么现在市场上主流的LED封装工艺有几种呢？其实，现在常用的主要有表贴式（SMD）、、集成式（COB）两种核心类型，另有Mini/MicroLED专属的先进封装工艺，不同工艺在显示效果、成本和适用场景上差异显著。

一.表贴式封装（SMD）：当前室内屏的主流选择

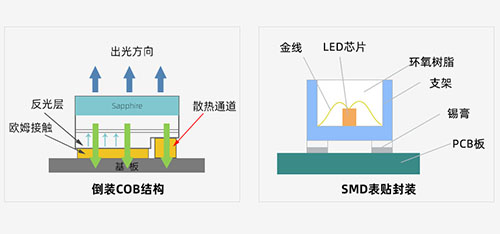

SMD是将LED芯片焊接在贴片支架上，再用环氧树脂封装成小尺寸“灯珠”，可直接贴装在PCB板上。

核心特点：

成本低，从大间距到小间距均可生产，成熟度高，现在用的非常广泛。

色彩均匀性好，红、绿、蓝三色芯片紧密排列，能实现高分辨率，画面细腻。

自动化生产程度高，成本可控，适合批量制造。

不足：

抗冲击性较弱，灯珠容易掉落；长期高温环境下，焊脚可能出现虚焊。

适用场景：

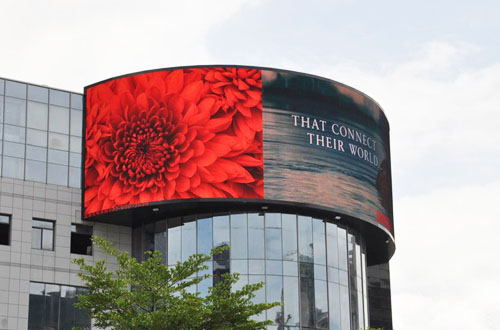

SMD封装是户外、室内LED屏的绝对主流，不管是单色屏，还是全彩屏都用的非常多，包括会议室屏、门头屏、广告大屏等。

二.COB封装：小间距的主要发展方向

COB是将多颗LED芯片直接封装在PCB板上，再用封装胶整体覆盖保护，无需先封头成灯珠再焊接，整个过程更加简洁，减少了许多流程。

核心特点：

像素密度极高，可实现P0.5以下的超小间距，画面无颗粒感，接近“无缝显示”。

可靠性强，无单独灯珠焊脚，减少虚焊风险，长期使用稳定性更强，基本无死灯现象。

整体封装散热均匀，寿命比SMD长20%-30%，更加节能，功耗更低。

不足：

维修难度大，局部损坏可能需要更换整个PCB板，而非单独灯珠。

COB封装的LED屏终端价格高于SMD封装的，所以它主要应用于高端室内显示领域。

适用场景：

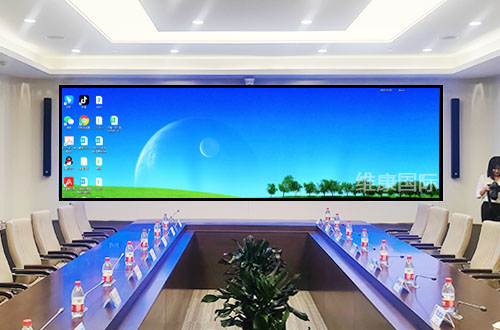

COB寺的LED屏主要用在高端室内小间距屏（如指挥中心、高端会议室）等领域。

三、先进封装工艺：Mini/MicroLED技术

除了SMD和COB两种封装技术以外，LED屏还有MiniLED和MicroLED的封装技术，只不过目前用的非常少，许多厂家都在探索阶段，优势是平整度高，适合超小间距封装；透光性好，可实现透明显示；热稳定性强，长期使用不易变形。但是加工和运输难度高，成本昂贵。

目前，市场上用的大部分LED屏还是SMD封装的，不管是户外屏还是室内屏，SMD绝对是市场的主流，价格便宜，品类多。而在室内的一些高端显示场合，COB封装技术已经逐步运用，特别是在P1.25以下的微小间距市场，COB凭借着更好的稳定性，更好的显示效果逐渐取得用户的青睐。
