浅谈无缝拼接屏的发展前景

    由于人们对于显示设备的极致追求，液晶拼接缝隙不断的缩小，直至2016年无缝拼接屏的问世，标志着液晶拼接真正进入了无缝时代。而这距离1.8mm拼缝液晶拼接产品的问世才不过短短一年时间，不禁让人感叹无缝拼接技术的飞速发展。那何为无缝呢？它是怎样实现的？请让我在这里带领您看个究竟。

    说起无缝，首先我们可以想到的就是投影技术，在拼接行业我们称之为DLP拼接，即为数字处理，也就是说这种技术要先把影像信号经过数字处理，然后再把光投影出来。它的历史最为悠久，而且长期占据高端市场绝大部分份额。但当液晶拼接技术逐渐发展起来的时候，DLP拼接技术的缺点就愈发凸显——占用空间大，功耗大，后期维护成本高等先天的缺陷令DLP的发展陷入了瓶颈。相反，仅仅只有10年的“菜鸟”液晶拼接却后来居上，逐渐成为拼接市场上的霸主。

    DLP的衰落可以说是大势所趋，因为它与液晶拼接相比有太多的不足，我们不妨列一张表来对比一下。

从上表我们可以看到，在一些关键参数的对比上，DLP可以说完全处于被吊打的状态，在拼缝和价格上趋于同质的情况下，DLP的翻身之日可谓黯淡无光，或许在未来的一段时间内，DLP在市场中销声匿迹也不是没有可能的。

    如果说液晶拼接屏是那冉冉升起的新星，那无缝液晶拼接屏就是新星中最闪亮的那颗。目前市面上能生产出无缝拼接屏的厂家极少，屈指可数。无缝技术也大致分为两类：一种是通过光的折射原理来处理拼接缝隙，另一种是采用边缘融合技术的无缝拼接技术。在这一方面，维康走在了前列。

    2016年，维康面向市场率先推出了两款无缝拼接产品——光学无缝液晶拼接屏和电子无缝液晶拼接屏，在业界引起强烈反响。

    光学无缝拼接屏利用光学补偿BFT技术，采用优良高分子高透明材料PMMA，利用光学折射原理，解决液晶拼接屏存在的物理黑边问题，实现屏幕之间的缝隙消隐，展现出屏幕巨大一体化显示效果。维康光学无缝液晶拼接屏最大支持178°观看，实际观看图像缝隙小于0.2mm。采用模块化设计，安装快速，维护便捷，无需复杂的软件调试即可快速应用。另外以这种方式实现，无需其他外部电子装置，最大限度的节省了后期维护成本，这种简单实现方式可以让广大用户以超高的性价比享受到无缝拼接带来的科技震撼，也令其几度出现火爆的销售场面。据获悉，维康的光学无缝最新改进型已经研发量产完毕，即将面向市场推出，到底其改进如何，小编先卖个关子，让我们拭目以待。

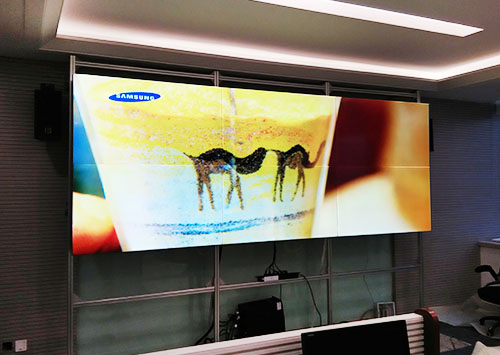

电子无缝液晶拼接屏实际效果

    采用边缘融合技术的电子无缝液晶拼接屏，其技术原理简单来说是在55寸液晶拼接屏的两块拼缝上加装一层LED发光条，由两排灯组成，并通过SMD表贴技术进行安装，利用计算机全称控制，在显示图像的同时整个黑边区域的图像可以通过LED重新显现出来，从而补偿了原本损失的图像，达到整屏的显示效果。目前电子无缝的显示效果较好，大多数客户在对比这两款产品后选择了它，当然其价格自然也高出了不少。

    相信随着科技的进步，无缝液晶拼接屏的技术也会更新换代，其带给我们的震撼会不断刷新我们的眼界。当然，现在无缝拼接屏面临的挑战也不少，其中最大的潜在对手就是LED小间距，小编会在下一期文章中专门阐述LED小间距前身后世，敬请期待。但是，中短期来看，由于LED的一些先天性缺陷，无缝液晶拼接屏的地位还是无可撼动的。
