远距离的视频监控信号如何上液晶拼接大屏幕显示

在我们做一些平安城市及小型的安全监控项目时，通常都是把前端的视频监控信号与后端的液晶拼接大屏幕进行连接，有的小型的场合还简单一些，像小区、银行、企业等，一般传输距离都比较近，在100米以内，所以直接使用网线传输就可以，连接比较简单，只需要把摄像机与录像机和电脑通过网线进行连接就可以，今天我们就着重介绍一下大型的远距离传输视频监控信号时的连接方式。

一般情况下，在公安、交警等执法部门，通常在整个区域内都会安装不等数量的监控点，前端的摄像机类别也多种多样，有的是拍摄违法停车，有的是拍摄超速、违法变道，而所有的监控视频都要实时的传输到总指挥室内，通常距离都至少会在几公里，而这时只使用网线传输就不够了，因为网络的最远传输距离只有100米，这时就需要使用光纤收发器装置，由光纤进行传输连接，在光射端安装一对光纤收发器发射光信号，在后端安装一对由光信号转成数字信号，这样才可以正常的与其它设备进行连接。

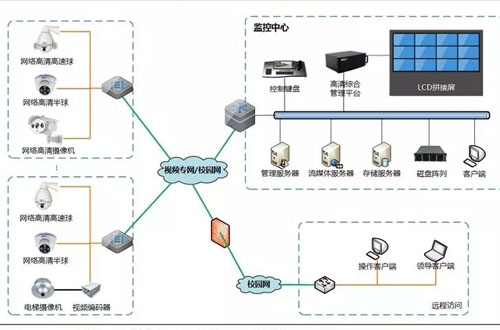

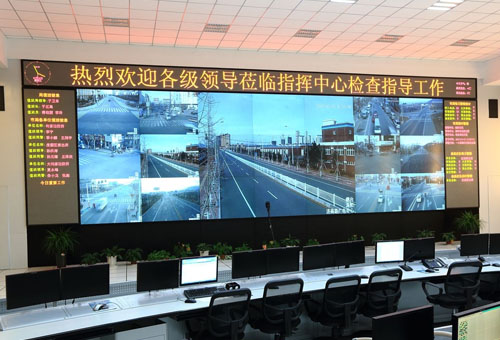

而由光纤收发器转换过来的信号可以直接接入交换机，交换机可以根据监控的数量及码流选择百兆或者千兆，然后交换机接入硬盘录像机进行视频的存储，再由网络接入总的核心交换机，再接入到后端的解码平台，通过控制电脑对解码器进行控制，并且进行分配各个信号的显示位置及方式，同时液晶拼接大屏幕也可以实时的显示出用户想要观看的任意一路视频图像，并且可进行随时切换，实现画中画、漫游叠加、分割等效果。
