拼接屏连接控制示意图

拼接屏连接控制示意图指的是在拼接屏显示系统中，所有硬件设备在连接组成一个整体的系统时都需要提前设计方案，针对走线方式、连接方法等有一个提前的设计，当然根据不同的场合及应用，拼接屏的硬件设备与连接控制也不一样，这里就需要说明的是一定要根据客户的具体需求与实际现场情况进行方案设计与搭配，这就需要技术人员前期进行详细的了解，包括对安装的现场情况进行了解，最好是出具详细的尺寸设计图与效果图、拓扑图等，后期在开展安装与调试时更有依据。

基本上拼接屏产品的应用都比较固定，要么是用于监控指挥的视频监控显示系统中，要么是用在企业的会议室、展厅等显示电脑上的信号，所以信号源主要就是监控和电脑，另外，根据不同的功能控制设备也主要有四种，分别是分配器、矩阵、解码器、外置图像处理器，这四种设备主要控制的是拼接屏的图像显示方式，是整屏显示一个大画面，还是每屏显示一个画面，或者是单屏内分割多个画面，而这几种设备的输入与输出端基本上都是一样，全部阳通过高清HDMI线进行连接。除此以外，还会有一些诸如交换机、编码器等针对个性化功能的设备，但是连接都是大同小异，要么是高清线连接，要么是网线。

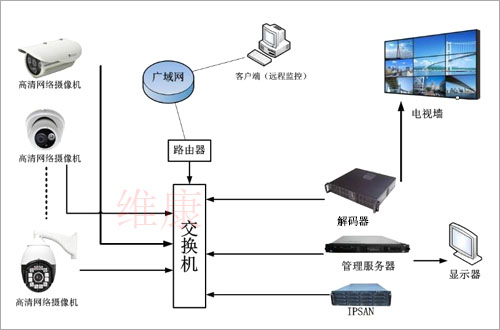

如果是用在监控室内，除了拼接屏以外，控制设备都离不开解码器，有的称为解码矩阵，它的功能主要就是把前端输入的监控信号解码投到大屏上显示出来，实现画面的分割显示或者跨屏拼接显示等，连接示意图如上，前端的监控信号通过光纤或者网线传输到后端控制室的交换机中，交换机连接存储设备和解码器，通过解码器输出到拼接屏，这是一个监控显示系统基本的组成连接方式，也是大多数监控室都用到的，它可以实现所有的监控画面同时上屏显示，在一块拼接屏上最多支持64路监控显示，保证所有的图像都可以同时显示出来。（指挥中心智能大屏显示方案）

如果是用在会议室或者展厅等场合，这时输入信号就改成了电脑，一般情况下用的较多的就是分配器和矩阵，连接方式更加简单，电脑引出的HDMI线连接到分配器或者矩阵，再通过输出端的HDMI线连接到每一块拼接屏上面，通过控制电脑即可实现控制。只不过分配器只支持一台电脑输入，显示方式也只有两种，分别是整屏显示和单屏显示，而矩阵兼备分配器的功能，同时支持多台电脑同步输入，可以实现多个电脑上的画面同时显示并且可以切换图像及显示位置。

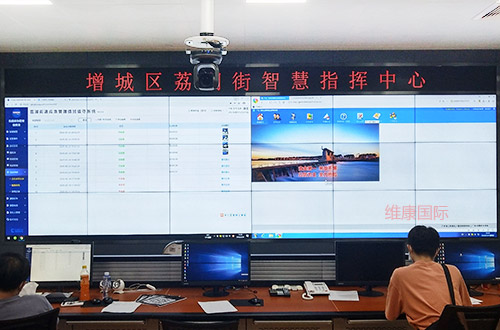

另外，在一些大型的监控指挥调度中心，通常需要放大显示，这时会用到跨屏拼接与画中画功能，这时就需要用到外置图像处理器，通过它来实现，连接方式与监控显示相同。

拼接屏系统在连接与控制中相对比较固定，我们只需要搞明白我们的具体用途就可以简单的设计出来连接示意图，并以此为依据进行下一步的安装与调试，让整个系统的运行更加流畅。
