监控拼接屏如何连接硬盘录像机投屏到大屏显示

在监控显示中，拼接屏需要与硬盘录像机和解码器连接，以实现把硬盘录像机所存储的监控图像投屏到大屏上显示的功能，实现拼接屏即时显示监控画面或者回放硬盘录像机的监控图像等，这是就会涉及到整个系统的连接方法，特别是前端的监控数量较多时，应该搭配多大存储带载能力的硬盘录像机就成为了技术上的问题，除了这几种设备以外还需要哪些东西呢？

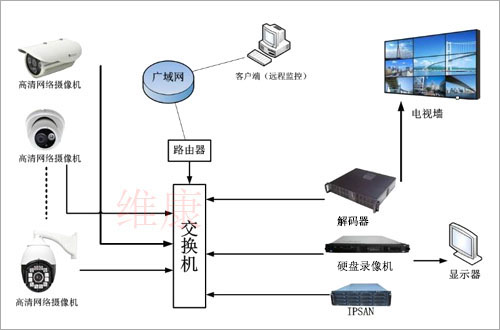

一个完整的监控拼接屏显示系统包括几大组成部分，分别是LCD拼接屏、硬盘录像机（NVR）、交换机、解码器、监控摄像机、网线、HDMI高清线、控制电脑等。具体的连接示意图如下图所示。

通过拓扑图显示我们可以看到，硬盘录像机需要先连接交换机，交换机前端接入的是监控信号，根据不同数量的监控摄像机以及它的码流我们需要搭配相应的交换机并且进行汇聚到一个核心交换机内。其次，交换机还要连接控制电脑与解码器，控制电脑的作用是在上面安装监控显示软件进行后台的控制，控制显示方式与调取图像等，而解码器就是一个针对监控图像的处理设备，它主要是从前面的硬盘录像机上面调取图像并解码投屏到大屏上显示出来，承担着一个控制的工作，解码器主要根据交换机的数量配置。

以上所有的连接基本都是通过网线来实现，只有解码器到拼接屏是通过HDMI高清线连接的，这样就组成了一个基本的监控显示系统，通过前端的监控摄像机所拍摄的画面到交换机中集合，并实时存储在硬盘录像机内，通过解码器进行图像的调取，实现在拼接屏上显示的功能。

当然不同的监控摄像机的数量直接会决定我们后端的设备的规格，比如监控摄像机的数量越多时，交换机就不止一个，这需要根据摄像机的像素与交换机进行搭配，最后汇集一以一块，比如用百兆的还是千兆的。同时我们的监控图像的数量与需要保存的时间也会直接影响硬盘录像机的大小，它里面是一块块的硬盘，需要保存的时间越长那么就要增加硬盘的容量。而解码器主要是输出接口与输入接口，输出接口看拼接屏有多少块，输入接口就要看前端的交换机有多少个。

总之一个监控拼接屏显示系统的打造分为多个部分，而且所有的监控室并不是统一配置的，需要根据实际的情况进行搭配，这就决定了每一个应用都不可能是一样的，所以也没有固定的硬盘数量与连接形式，我们需要拼接屏厂家的技术人员在前期出一个详细的解决方案，考虑到使用的方方面面，从而实现一个完整的高性价比的监控显示平台。
