拼接屏如何分屏显示画面

拼接屏如何分屏显示，拼接屏如何显示画面，拼接屏传统意义下指的就是采用LCD面板组成的液晶拼接屏，它主要被应用在工业大屏显示中，常用于显示监控视频以及放大显示电脑图像等，在有些场合，经常会用到分屏显示功能，也就是在一个大屏幕上同时显示多个图像或者在某一块拼接屏内分别显示多个画面等，那么如何实现呢？

拼接屏只是一种显示设备，我们传输什么信号它就显示什么内容，所以某些显示功能都是通过控制设备来控制的，目前中端的控制系统包括四种，分别是解码器、矩阵、分配器和外置图像处理器。

第一种分屏功能是每块拼接屏各显示一个同样的内容，比如4块拼接屏显示4个一样的内容，相当于是一个信号源同步输出到每块屏上，这时中端设备用分配器即可，即一个一进四出的高清分配器就可以实现这个目标。

第二种分屏功能是每块拼接屏分别显示不同的内容，这适用在前端有多台电脑的情形下，比如同样是4台拼接屏，前端有4台电脑并且显示的内容不一样，我们需要把这四个信号都投上去，这时用分配器就无法实现，需要一个高清矩阵来控制。矩阵相比于分配器来说功能更加强大，它支持多个电脑输入并且可以任意设置所显示的屏幕及位置。另外矩阵还可以实现跨屏拼接功能，比如在8块拼接屏的情况下，有4块屏显示一个电脑的内容，其它4块屏分别各显示一个电脑上的内容。

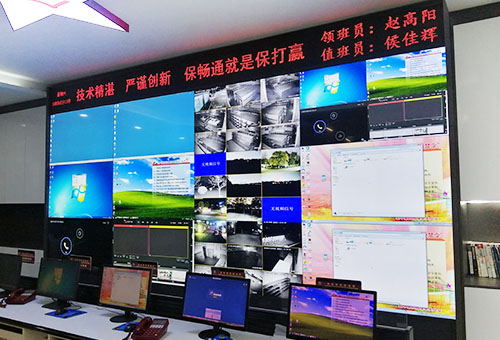

还有一种分屏功能是分割显示，也就是在一块拼接屏内分割显示多个画面，这种情况多用在视频监控显示中，比如我们前端的监控数量较多，而拼接屏的数量较少，这时想要所有的图像同时显示的话就需要用到分割显示，比如前端有36路视频监控画面，我们只安装了4块拼接屏，这时一块拼接屏相当于要同时显示8个监控图像，又叫8分割。对于这一功能就需要用到解码器了，解码器在矩阵的功能上又增加了分割画面显示功能，常用的分割方式有4分割、9分割、16分割等。所以这种情况也多见于监控室以及调度指挥中心等。

所以说，拼接屏分屏显示不是它自己实现的，而是要通过控制设备来实现，根据不同的分屏显示的要求我们需要选择相应的设备，并且还要看输入信号源的数量以及拼接屏的数量再决定用哪一种接口与规格等。

相关知识：如何把多台电脑输入到一个液晶拼接大屏上
