远程视频监控大屏幕设计方案

在安防领域，一个视频监控大屏幕系统承担着远程视频图像的显示功能，而根据不同的监控室及需求以及监控的数量，通常所使用的监控大屏幕及其尺寸规格也不一样，比如有些场合就用液晶拼接屏较多，有的更喜欢用DLP大屏。所以在前期就需要根据实际需求设计一个视频监控大屏幕显示方案，根据监控点与控制室的传输距离、监控的数量配置相应的控制设备及大屏，进行一个综合的规划。这种应用在交通远程监控指挥、企业远程调度以及各种公共服务部门的远程管理中用的非常普遍。

而在设计这种大屏显示方案时，我们即要明白经常用的硬件设备有哪些，以及如何搭配，还要明确如何根据自己的需求配置相应的产品，比如用哪种大屏幕，如何传输保持信号不丢失并且顺畅地显示，如何控制某一路监控视频信号的上屏显示以及显示大小等，这都需要硬件与软件的配合实现。

首先，我们要先明确前端的视频监控数量、型号与传输类型。目前行业主流的监控摄像机有海康、大华、宇视等，基本上都普及了网络摄像机，清晰度越来越高，根据功能的不同有枪机、球机等。监控摄像机的数量不同会直接影响后端的视频监控大屏幕的数量，监控数量越多，会相应地增加大屏幕的数量，因为一块大屏内所能显示的视频图像是固定的，不能太小，太小了会导致看不清楚，所以在有些场合监控数量会有几百路时，那么后端的视频监控大屏幕的数量肯定也更多。其次，监控的像素大小还会影响传输的码流，这会影响交换机的配置，比如是用百兆的交换机还是用千兆的交换机，都要根据监控摄像机的码流计算。

其次，是视频信号的传输，一般情况下，如果是小范围的监控场合，在100米以内的传输，那么直接用网线传输即可，直接把监控摄像机的信号通过网线集中连接到交换机上即可。而如果是远程传输，比如传输距离在几公里甚至是几十公里，那么就要用到光纤了，前端通过安装光端机把网络数字信号转换为光信号，在后端再通过接收器把光信号转换为数字信号，实现画面的正常显示。

再次，是信号的控制端，主要指的是中控系统，信号传到后端后，通过核心交换机汇总后就接入到硬盘录像机进行视频的存储，同时连接到解码器上，通过解码控制把图像传输并分配到视频监控大屏幕上显示出来，同时通过控制电脑与解码软件实现画面的分割方式及画面的显示大小等。其中主要的设备就是解码器，根据输入与输出大屏的数量配置相应的接口设备，它的主要功能是把视频传输到大屏幕上，并且具有矩阵的功能，可以任意分配信号，还可以实现跨屏拼接有画面分割的功能。目前解码器可以实现32画面分割在一块屏幕内，通常使用较多的有1、4、9、16分割方式。

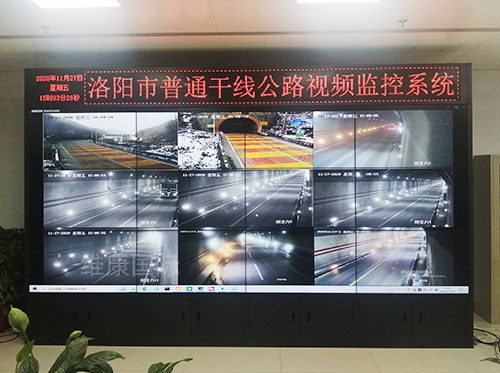

最后，就是视频监控大屏幕系统，目前大部分的监控室都是使用的液晶拼接屏，虽然也有用DLP的，但是已经非常少，在性价比方面无疑液晶拼接屏更高，它的分辨率可以达到2K高清，更加适合显示视频监控画面，同时它的面板稳定可靠，可以实现连续24小时开机运行，并且无故障运行时间可以达到6万小时。

在选择拼接屏时主要确定的是尺寸、拼缝、亮度等，用哪种尺寸的屏幕主要是根据现场的长度和高度确定，主流的尺寸有46寸、49寸及55寸等，另外拼缝也是一项非常重要的参数，在跨屏显示时会对视频图像的完整度有一定影响，不过影响并不明显，因为大多数的监控室都是分割显示。

一般情况下不同的视频监控室，也需要不同数量不同规格的视频监控大屏幕来实现画面的远程显示，当然配置哪些设备还需要根据实际情况来单独设计方案，我们可以把自己的需求与大屏幕厂家的技术人员沟通后再做决定。
