大屏幕拼接显示系统设计方案

不管是广告宣传还是会议、监控指挥等大屏幕显示场合，通常都需要根据具体的使用需求提供一个大屏幕拼接显示系统设计方案，有的是采用LCD大屏幕，有的则是采用LED大屏幕，并且不同的场合所使用的规格与打造的显示面积都不一样，这需要考虑到各个方面，并且还要配置不同的控制系统与软件，实现信号的切换与显示，并且实现各种显示功能。其中整个方案的核心包括三个部分，一是显示端，也就是大屏幕拼接显示系统技术采用哪种，以及使用哪种规格，二是信号的处理，前端的输入信号是什么，如何传输及切换显示，三是控制处理平台，也就是如何实现信号与大屏幕之间的控制，这都需要在前期的方案设计中详细进行规划。

目前，行业内应用率比较高的大屏幕拼接显示系统一个是LCD液晶拼接屏，另一个就是LED显示屏，像投影、DLP等大屏都已经不再是行业的主流，我们主要建议用户根据安装环境与显示内容选择以上这两种设备。

一、大屏幕拼接系统方案

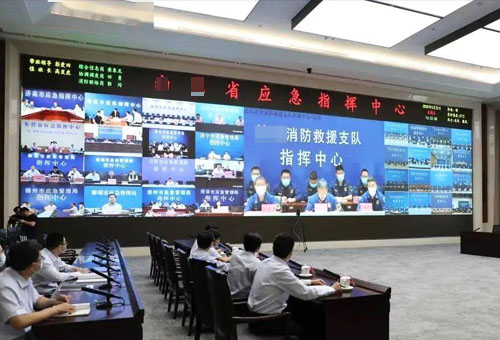

首先，一个大屏幕拼接显示系统的设计方案的核心是大屏幕，一般情况下我们要根据显示什么先确定用哪种技术，通常来说，像显示广告，大型会议报告厅，指挥中心等场合多是采用LED大屏幕方案，而如果是用于显示视频监控或者近距离观看的会议室等场合多是采用LCD大屏幕方案拼接，也就是液晶拼接屏。

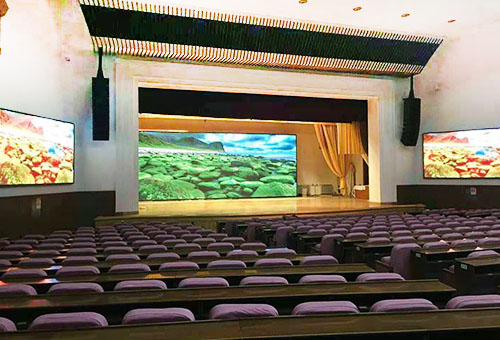

LED大屏幕拼接显示系统的优势是在拼接后无拼缝显示，这样使得它的全屏显示效果更好，同时它还具有高亮度的优势，更适合用于大型的显示场景下。一般用LED屏时都会考虑用多大点间距的这一参数，这也会直接决定着它的屏幕分辨率，原则上来说是点间距越小越好，但是相应的价格也会随着点间距的缩小而增长。

LCD大屏幕拼接显示系统的优势是高清，画面的显示效果更好，这是因为它是由液晶技术组成，采用的是背发光，它的面板是工业级的，能达到24小时开机显示的要求，所以它更加适合用在一些需要全天候开机显示并且追求分辨率的场合，比如一些监控室、中小型会议室等。它的尺寸规格比较固定，大小与电视类似，它的关键参数是拼缝，也就是两屏拼接时中间的边框的宽度，它一定程度上会影响拼接显示的效果，这是无法消除的，不过如果是用来显示监控等图像，拼缝的影响几乎可以忽略。

采用哪种大屏幕拼接显示系统，主要取决于我们的信号源是什么，另外就是用户距离屏幕的远近以及安装场合的面积等，在决定采用哪种大屏幕以后，再结合预算与安装空间设计拼接数量以及详细的参数方案。

二、信号源的形式与传输

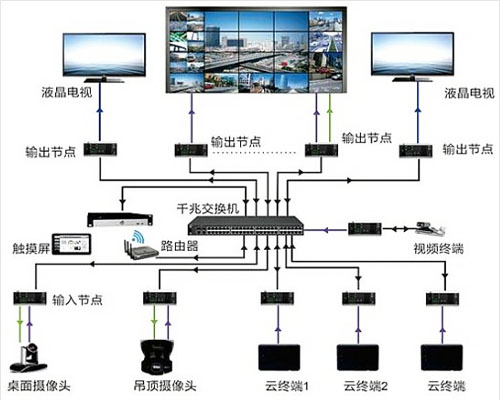

大屏幕拼接显示系统上面显示什么，也就是输入什么信号，这是非常重要的一点，它不仅决定后端采用哪种大屏幕，并且不同的信号源也有不同的接入与传输方式，比如在显示电脑信号时，如果涉及到多台电脑就需要根据电脑的数量与大屏幕的数量搭配相应的信号切换设备，如果是传输的远程监控信号，还要涉及到远距离的传输以及信号的转变，比如几公里以外的监控传到中控室，就涉及到多个监控信号的集中处理，光信号与数字信号的转换等，这里就要搭配一些交换设备等来处理信号。

三、中控处理系统

在信号源与大屏幕拼接显示系统之间，还要有一个中控系统，它负责实现各种显示功能以及信号的处理，一般情况下，如果后端用的是LED，那么中控系统多使用图像处理器，一是用于拼接功能的实现，二是它可以实现叠加漫游等显示效果。如果后端使用的是LCD拼接，那么中控系统就有多种选择，使用哪种一是看信号源，二是看电脑的数量，三是看想要的功能，比如在显示监控信号时通常配的是解码器，在显示电脑信号时多使用分配器与矩阵。

一个综合性的大屏幕拼接显示系统设计方案主要就是由上面三个部分组成，我们在设计方案时需要综合预算与显示需求，先决定采用哪种拼接技术，其次选定相应的规格，并根据信号配备相应的中控处理系统，当然还要有相应软件的控制，比如针对大数据点对点、不变形显示等功能，除了硬件以外，还需要相应的大屏幕控制软件才能实现。
