拼接屏控制器多屏显示设置方案，多画面拼接屏方案

在拼接屏的显示状态中通过拼接屏控制器实现多屏显示、多画面显示是常用的几种显示方式，另外还包括单屏、全屏、跨屏叠加漫游与画中画显示等，其中除了拼接屏以外，它需要控制器与各种中控设备共同设置实现，特别是每种显示方案的实现需要不同的中控设备，比如分配器主要用于全屏显示应用中，而如果是多台电脑实现多屏显示则需要用到矩阵，还有的会用到拼接图像处理器等。

我们先来看拼接屏的组成中三个主要的部分，一是拼接屏加本身的控制器组成的整机，负责显示，二是信号源，负责信号的输入，包括视频监控信号与电脑信号两种，信号的种类不同也决定了中间中控设备的选择。第三个部分就是控制器，比如在前端输入信号以视频监控为主时控制器多使用的是解码器，而如果是电脑信号，则要根据电脑的数量来决定控制器用哪种。

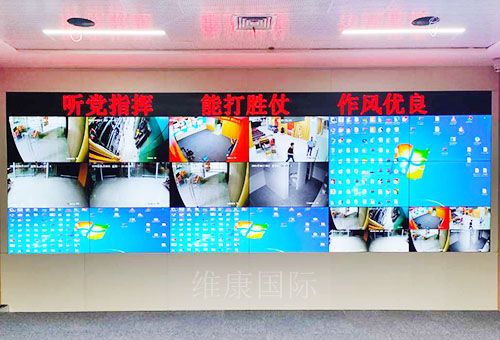

如果只是需要单纯的多屏显示设置，也就是在组成的大屏幕上同时显示多个画面，基本上就是指在有多台电脑同步输入时如果让整个大屏同时显示多个画面，比如我们一个会议室用的是多块拼接屏拼接显示，这时有四台电脑需要输入显示，有时需要做画面的对比，这时就要用到多屏显示。

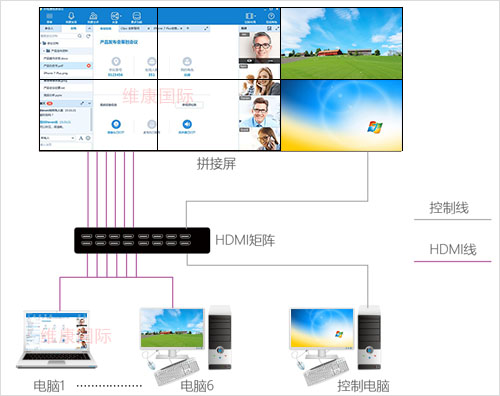

这时我们主要通过一台高清矩阵来切换电脑图像显示实现，因为矩阵的输入有多个接口，输出也有多个，它可以同时连接多台电脑，通过控制电脑的后台控制可以实现让某一个电脑的画面在某个拼接屏上显示出来，从而实现多屏同时显示的功能。

不过矩阵只支持以一块拼接屏为单位，通过控制器的功能实现拼接等显示，而如果想要实现跨屏拼接与叠加漫游等多画面显示则矩阵无法实现，这时拼接屏控制器只能使用图像处理器，现在图像处理器基本上都兼备了矩阵的功能，同时还能解码，所以在前端即有监控视频信号又有多台电脑信号的情况下用一台图像处理器来实现多屏显示也非常常见。

图像处理器是一种多功能的拼接屏控制器，采用DVI高清接口输入输出，前端可连接各种高清设备，通过软件的控制可以实现多屏显示、单屏显示、多画面拼接与叠加漫游显示功能，当然在设置中主要还是在控制电脑的后台软件中来实现。

所以说拼接屏控制器多屏显示功能的设置主要是根据矩阵或者图像处理器等中控设备来实现的，并搭配相应的控制软件来实现各种我们想要的多画面显示功能，我们在选择时可以根据自己的需要以及输入信号的情况来设计具体的方案。
