拼接屏和矩阵连接方案，矩阵怎么连接和切换拼接屏的

在拼接屏显示系统中，拼接屏和矩阵的连接方案是经常使用到的，特别是在一些有多台电脑信号源需要切换显示的场合，通过矩阵连接多台电脑与拼接屏，可以实现信号的任意切换显示，实现全屏、分屏等显示功能。那么整个方案应该如何设计呢，在什么场合才用到矩阵连接呢，矩阵的功能又有哪些？

在了解这些问题之前，我们都要明白，拼接屏作为一种显示产品，它主要显示的是电脑和视频监控的信号，而想要实现信号的显示与切换就需要一个控制设备，矩阵就是控制设备的一种，除了矩阵以外还有解码器、分配器、图像处理器等几种。

矩阵的功能

矩阵作为一款基础性的拼接屏控制设备，它的主要功能就是用来切换多个电脑的信号显示在拼接屏上，比如一个会议室安装了9块拼接屏，前端有四台电脑输入，这时要用四条高清线同时连接到矩阵的输入接口上，再通过高清线从矩阵引出分别与拼接屏连接，这时通过控制电脑就可以通过矩阵让某一个电脑上的画面全屏显示，或者四个电脑上的画面同时在拼接屏上显示出来，从而起到我信号投屏，数据分析等功能。

什么场合才用到矩阵

一般情况下，只有输入信号源是电脑并且是多台电脑的情况下才会用到矩阵切换控制拼接屏，因为矩阵的输入接口有多个，可以同时连接多台电脑，其中应用场合多以会议室、展厅、大数据平台为主。

拼接屏和矩阵连接方案

现在的矩阵多以HDMI接口为主，输入接口多是4个接口以上或者是4的倍数，常用的型号有4进4出、4进8出、4进12出、8进32出等。

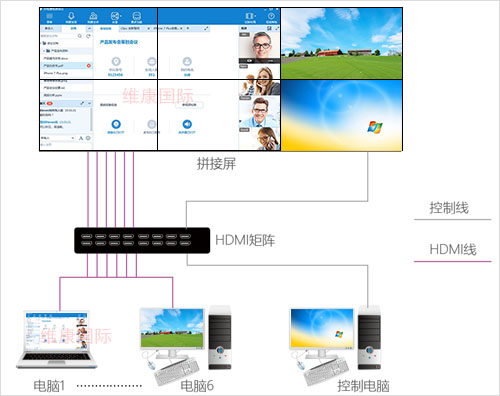

在具体的连接中，电脑的高清线分别连接到矩阵的输入接口中，矩阵的输出接口分别与拼接屏后面的HDMI接口相连接，同时再用网线把拼接屏串联起来，这就实现了一个基本的连接。

矩阵如何切换连接拼接屏

在实际的运用中，我们需要一台控制电脑，它负责切换和传输各个电脑上的画面上拼接屏显示，比如在1号屏上显示A电脑，在2号屏上显示B电脑，或者把C电脑上的图像全屏显示等，这都需要通过控制电脑来实现，当然也有相应的软件来实现。

随着拼接屏越来越多的被用于非监控显示场合，所以分配器和矩阵作为基础的控制设备其应用的也越来越频繁，辞别是矩阵，它的功能更加强大，不仅可以支持多电脑上屏，同时还可以任意切换连接各个电脑上的内容实现多种显示效果。在前期设计拼接屏和矩阵连接方案时，要充分考虑到电脑的数量以及信号源的种类，保证接口满足需求。
