调度室调度大厅大屏幕显示系统种类及解决方案
在一些大型的生产企业或者作战指挥中心,在调度室的调度大厅内通常会打造一个大屏幕显示系统通过视频监控及卫星画面对前端进行远程指挥,不过由于大屏幕显示系统的种类繁多,所以不同的调度室所使用的显示方案也是不同的,有的使用的是LCD大屏拼接,有的则是采用的LED显示屏,还有的使用的是DLP背投大屏幕,而这三种大屏幕都各有特点,即有优势也有不足,它们在调度指挥大屏的应用中都有一定的使用率,接下来我们就针对性地对这三种大屏幕显示产品进行详细的分析,包括除了显示屏以外,组成调度室还需要哪些硬件产品等。

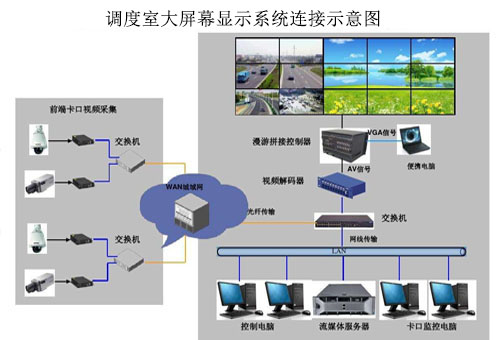

先来看一个基础的指挥调度中心的各硬件之间的连接示意图,从下图我们可以看到,它包括了前端的视频监控点,通过传输到达指挥调度大厅,通过分布式节点或者中央处理器的控制让信号显示在大屏幕上,实现信号的切换与显示,当然信号源也会有电脑信号,需要一台主控电脑进行操控。
首先,指挥调度室内通常输入的信号主要有两种,一种是视频监控的信号,一种是电脑信号,电脑可以是多台,信号的种类会直接影响大屏幕显示系统的选择与中控设备的搭配,比如监控信号为主时,多会选择LCD和DLP两种大屏幕,因为它们更加适合显示多个监控图像,且分辨率高,稳定耐用,如果是电脑信号为主,则重点可以考虑LED显示屏,因为它的全屏显示效果更好,没有拼缝。

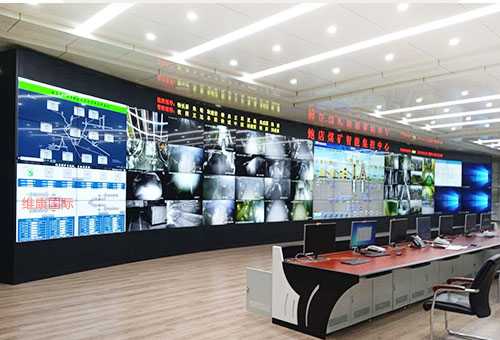

LCD大屏幕是通过多块液晶屏拼接起来,它采用的是工业级的液晶屏,从而可以连续开机使用,特别适合一些全天不关机使用的调度室。同时它的分辨率较高,在显示监控图像时可以更加清晰,再者亮度也非常适宜人眼长时间观看,即不会刺眼也不会反光,这是现在大多数指挥室都在使用的一种大屏幕显示系统方案。它唯一的不足是在拼接处会有一个几毫米的边框,对跨屏显示大图像时会有一些视觉上的影响,不过影响不大。
如果嫌LCD大屏幕的边框有影响,这时一些指挥调度室会考虑使用DLP背投产品,因为它的拼缝非常小,几乎看不见,物理宽度只有0.2毫米,所以可以忽略不计,另外它的屏幕稳定性也比较高,而且具有高分辨率的特点,所以它是一种高端的大屏幕显示系统。但是由于其价格过高,同时亮度一般,所以现在用的少了许多,性价比一般。
如果用户实在不想要大屏幕显示系统上面有边框,这时LED显示屏就成为了一种替代方案,它无论如何拼接都像一块屏一样,这是它的一大优势,同时为了提升它的分辨率,尽量用小间距的产品,只不过相应的价格会比较高。另外LED在长期的使用中难免会出现一些死灯的情况,导致售后率偏高,所以不太适合连续性开机显示。
一个完整的调度室大屏幕显示系统,除了信号源与大屏幕以外,还需要控制系统,它置于信号源与大屏幕之间,使用哪种通常根据后端的大屏幕显示系统的种类来选择,比如大屏幕显示系统使用LCD拼接时多采用的是矩阵、解码器、外置拼接处理器的组合,而如果采用的是DLP或者LED时,则必须要配外置拼接处理器加相应的解码设备。
另外,除了硬件以外,一个完整的调度室的大屏幕显示系统还要包括软件,至于用哪种则要根据所需要的功能来搭配,比如一些信号的切换、大分辨率显示、无线投屏控制等,这就需要单独定制软件来解决。
