视频监控大屏可视化方案,高清监控画面大屏显示系统方案
随着视频监控在安全管理方面的使用,通过一个视频监控大屏显示系统实现可视化显示的方案也成为了许多场合都在使用的方式,它可以实时的把前端监控所拍摄的视频通过远程传输,达到高清显示的效果,同时画面也可以分割多个同步显示出来。而面对不同的监控室或者调度指挥中心,可能视频监控的数量也是不一样的,用户对大屏的显示需求也有所区别,所以在设计方案时需要有一定的针对性,包括采用哪种大屏,使用哪种中控系统等,甚至是如何把前端的监控视频传输到后端,受到传输距离的限制传输方式也是不一样的。
我们先看一个基础的视频监控大屏系统是什么样的,首先前端可以是各种各样的监控摄像机,通过汇集到交换机后,一是连接硬盘录像机存储监控视频,二是连接解码器直接连接监控大屏,实现可视化显示的功能。
首先,前端的监控摄像机根据不同的用途与场合可以是枪机,可以是球机等,有的是模拟信号,有的是网络信号,并且不同的监控摄像机的像素也是不一样的,同时在传输时也要根据距离的远近选择是用网线还是用光纤传输,一般情况下百米以内的局域网通常用一条网线即可连接到监控室,而如果是远程传输则需要用到收发设备加交换机转换信号。
监控视频传输到后端的监控室以后,一般是先在交换机中进行汇集,这个交换机也称为核心交换机,它负责所有监控信号的集中管理,它通过网线分别与硬盘录像机和解码器相连接。硬盘录像机负责存储监控图像,而解码器则负责让监控图像实时上监控大屏,同时实现一些显示功能。
视频监控大屏负责画面的可视化输出显示,只不过不同的监控大屏所实现的功能与显示效果不同,具体使用哪种还是要看监控视频的路数有多少,以及对显示功能的要求。
目前常用的视频监控大屏主要有三种,分别是监视器、拼接屏和DLP。其中前两种采用的是LCD液晶技术,只不过在外观与功能上有所区别。监视器是一种比较基础的监控显示屏,只能单屏使用,不能拼接,不过它的单屏尺寸比较大,最大能达到100寸,一般只有在监控数量比较少的情况下可以使用。

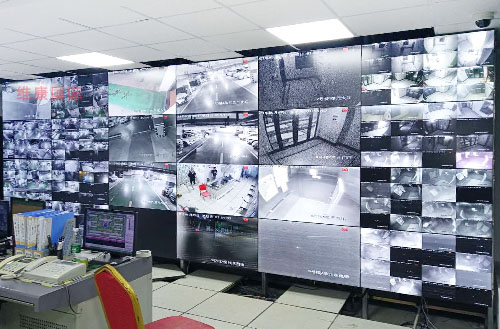

拼接屏在监视器的功能之上增加了拼接的功能,同时它的边框更窄,所以保证了拼接后的效果,这样在显示监控画面时就可以跨屏实现更大的画面显示效果,另外拼接屏的分辨率高,可以达到高清显示,面板还是工业级的,适合长时间开机显示使用。
只不过拼接屏这种视频监控大屏系统在拼接时会在两屏的拼接处有一个物理边框,这个边框会对人眼的视觉产生一定的影响,这时可以采用DLP的大屏显示方案。DLP即能拼接,同时边框几乎没有,所以在拼接显示视频画面时效果更加完整,只不过它的价格昂贵不是一般的监控显示用户可以承担的。
另外,在视频监控大屏显示系统中还有一个主要的控制设备那就是解码器,它除了让监控视频实时的显示在大屏上以外,还可以实现画面在单屏内分割的功能,达到高清画面的显示效果与信号的切换显示等。而用哪种解码器就要根据监控的数量与分割画面的大小来决定,这会涉及到接口的数量不同,这也要在方案中有所体现。
