DLP拼接屏的系统构成与组成部分

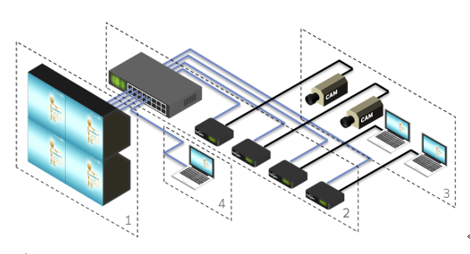

DLP拼接屏是集多屏拼接技术、图形信号处理技术、信号切换技术、网络通信技术等为一体的，具有高亮度、高清晰度的图形信息显示系统，它主要由以下几个部分构成：

1.显示单元：DLP，源自TI的投影技术，在拼接大屏幕领域被广泛应用；以其高亮度、拼缝小的特点成为某些应用场景不可替代的产品。

2.拼接控制：完成对信号的采集、处理及输出，按功能可分为两类：图像矩阵以及图形拼接控制器。常用的图形拼接控制器有两种：嵌入式全交换控制器和基于以太网的分布式控制器。

3. 信号输入：大屏幕显示系统兼容各种标清、高清信号类型，包括VGA、DVI/HDMI、复合视频、计算机网络抓屏信号、SDI、S-video、色差分量等。

4. 控制软件：通过控制软件可以很方便地实现对大屏幕系统的管理和控制，包括系统开关机、信号的切换、显示模式的选择、场景的保存和调用等。

DLP拼接屏技术简介：

l、DLP是一种投影成像技术，其核心部件是DMD（数字微境芯片）；

2、拼接产品拼缝可小于0.2mm；

3、一体化显示单元采用先进的全模块式结构设计和先进光学机芯，具有良好的可扩充性和维护性，模块更换方便快捷，拆装、扩容简单，使用寿命长，易于日常维护，显示清晰等特点；

4、涵盖50英寸到80英寸、XGA、 SXGA、单灯或双灯、LED、激光等全线产品，可满足不同客户需求。

DLP拼接屏拼接控制器：

嵌入式拼接系统构成：1. 拼接显示：LCD，2. 拼接控制：嵌入式全交换拼接控制器、矩阵切换器，3. 信号输入：VGA，复合视频，4. 控制软件：Vican Video Wall Controller。

嵌入式拼接控制器说明如下：

支持图像视窗在全屏范围内任意缩放、叠加、漫游；

N+1冗余电源设计，安全、稳定；

背板交换架构，画面清晰流畅；

帧同步和双缓冲技术，带来全新视觉享受；

支持各种信号输入与DVI-I输出；

输入输出支持1920×1200分辨率；

先进的处理器控制软件，让客户使用更加方便快捷。

大屏幕显示系统可以直接或通过信号转换的方式间接接收所有常见的信号类型，最常使用的接口类型包括VGA、DVI、BNC以及RJ45等；不同类型信号之间的转换，原则上没有限制，但是为了尽可能保证信号的质量，我们会推荐某些特定的转换模式；如果用户要求信号不经转换直接接入系统，我们也可以定制相应的接口。

DLP拼接屏显示功能：

任意叠加漫游：可以任意开窗，任意叠加漫游，无公共区域限制。

端口智能处理：输入端口用完时可自动提示，用户关闭不再需要的信号来显示新的信号。

高集成度：对处理器信号进行处理，联控矩阵等其他设备。

信号源管理：将所有输入信号以自定义的，树状结构进行分类分层显示，简化操作，方便快捷。
